CABLES DE POTENCIA FLEXIBLES SUBTERRÁNEOS
FICHA TÉCNICA

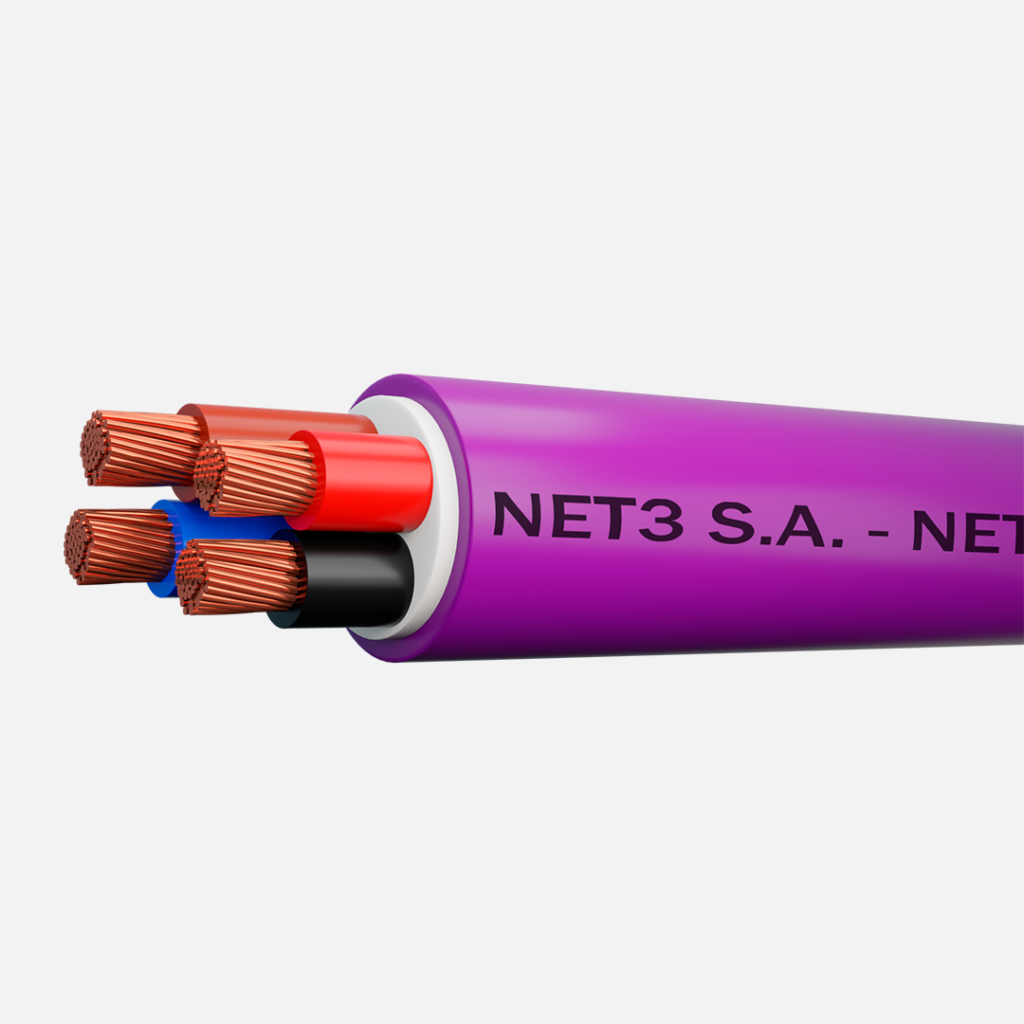

DESCRIPCIÓN
Cable de potencia, unipolar o multipolar, con conductor de cobre flexible, con aislación y vaina exterior de Policloruro de Vinilo (PVC) no propagante de incendios.
UTILIZACIÓN
Para ser instalados en canalizaciones, bandejas porta cables, conductos o directamente enterrados, para distribución de energía, comando y señalización en edificios, instalaciones industriales y comerciales.
Tensión nominal en corriente alterna Uo/U 0,6/1 kV. Umax 1,2 kV. Cat II.
CONSTRUCCIÓN
Conductor de cobre recocido flexible clase 4, según norma IRAM NM 280, aislado con Policloruro de Vinilo (PVC) tipo A no propagante de llama y libre de plomo. Los cables multipolares llevan un relleno de material no higroscópico a fin de lograr una sección circular. La envoltura exterior es de Policloruro de Vinilo (PVC) tipo ST1 de excelentes propiedades mecánicas, no propagante de llama y libre de plomo. Apto para una temperatura máxima en el conductor de 70 °C en condiciones normales y de 160 °C en condiciones de cortocircuito.
NORMAS DE FABRICACIÓN Y ENSAYO
Los cables de potencia Netflex son fabricados y ensayados de acuerdo a los requerimientos de la norma IRAM NM 2178-1.

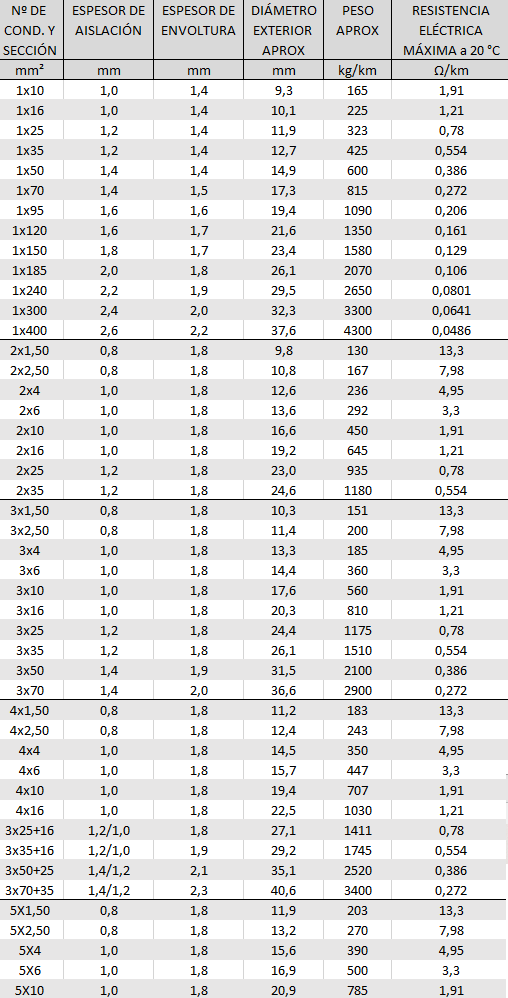

DATOS DIMENSIONALES Y CARACTERÍSTICAS ELÉCTRICAS.
TABLA INTENSIDAD DE CORRIENTE ADMISIBLE.
(1) Instalaciones enterradas en terrenos a 25 °C, y con una resistividad térmica del suelo de 100 °C . Cm/W. Para otras temperaturas y resistividades del suelo, ver tabla de coeficientes de corrección.
(2) Instalaciones al aire en ambientes con temperatura de 40 °C. Para otras temperaturas ver tabla de coeficientes de corrección.
COEFICIENTES DE CORRECCIÓN DE LA INTENSIDAD ADMISIBLE.
A. Para instalaciones enterradas
1. Cables de potencia instalados en terrenos cuya temperatura no sea de 25 °C
2. Cables de potencia instalados en terrenos cuya resistividad térmica no sea de 100 °C. cm / W
3. Cables instalados en terrenos, trifásicos o ternas de unipolares agrupados
B. Para instalaciones al aire
1. Cables de potencia instalados en ambientes cuya temperatura no sea de 40 °C

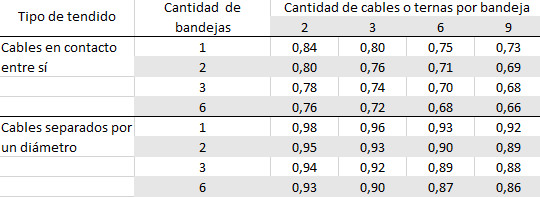

2. Cables instalados en bandejas perforadas, trifásicos o ternas de unipolares agrupados.
